غطاء مشتت حراري ممتاز لتبديد الحرارة بشكل فائق

إطلاق العنان للأداء الأمثل: دليل لمساكن المشتت الحراري المتقدمة

في عالم الإلكترونيات عالية الأداء، لا تعد إدارة الطاقة الحرارية مجرد فكرة لاحقة؛ إنه مطلب أساسي للموثوقية والكفاءة وطول العمر. في قلب نظام الإدارة الحرارية الفعال يوجد مبيت المشتت الحراري. يقوم هذا المكون الحيوي بما هو أكثر بكثير من مجرد إحاطة المشتت الحراري؛ فهو بمثابة الواجهة الأساسية بين مكون توليد الحرارة ومحلول التبريد، مما يحدد الفعالية الشاملة لتبديد الحرارة. تم تصميم غطاء المشتت الحراري المتميز لتحقيق أقصى قدر من النقل الحراري، وضمان السلامة الهيكلية، وتسهيل تدفق الهواء الأمثل. تتعمق هذه المقالة في عالم مساكن المشتت الحراري المتقدمة، وتستكشف تصميمها وموادها والدور الحاسم الذي تلعبه في دفع حدود الأداء الإلكتروني. سوف نتنقل عبر الاعتبارات الرئيسية والتصميمات المبتكرة التي تعالج التحديات الحرارية الشائعة، وتمكنك من اتخاذ قرارات مستنيرة لتطبيقاتك الأكثر تطلبًا.

خمس كلمات رئيسية طويلة الذيل لبحثك

للعثور على المعلومات والمكونات المتخصصة بشكل فعال، يعد استخدام مصطلحات البحث الدقيقة أمرًا بالغ الأهمية. تم تصميم الكلمات الرئيسية الطويلة التالية للحصول على حجم بحث جيد مع الحفاظ على منافسة أقل، مما يساعدك على التركيز على الحلول الأكثر صلة باحتياجات الإدارة الحرارية لديك.

• غلاف بالوعة الحرارة من الألومنيوم لأضواء LED
• تصميم مبيت المشتت الحراري المخصص للإلكترونيات
• غلاف بالوعة الحرارة مقذوف مع الموصلية الحرارية العالية
• غلاف المشتت الحراري لتطبيقات الطاقة العالية
• غطاء بالوعة الحرارة خفيف الوزن للأجهزة المحمولة

الدور الحاسم لاختيار المواد في مساكن المشتت الحراري

يمكن القول إن اختيار المواد اللازمة لسكن المشتت الحراري هو العامل الأكثر أهمية في تحديد أدائه. تؤثر الخصائص المتأصلة للمادة بشكل مباشر على مدى سرعة وكفاءة سحب الحرارة بعيدًا عن المصدر وتبديدها في البيئة المحيطة. على الرغم من توفر العديد من المواد، إلا أن الألومنيوم وسبائكه يهيمنون على السوق بسبب التوازن الاستثنائي في الخصائص.

لماذا يعتبر الألومنيوم هو الاختيار السائد؟

يعتبر الألومنيوم هو المعيار الصناعي للغالبية العظمى من تطبيقات مبيت المشتت الحراري، وذلك لسبب وجيه. إنه يوفر مزيجًا رائعًا من التوصيل الحراري العالي، ونسبة الوزن إلى القوة الممتازة، والمقاومة الفائقة للتآكل. علاوة على ذلك، فإن الألومنيوم مرن للغاية، مما يسمح بتشكيله في أشكال معقدة من خلال عمليات مثل البثق والصب بالقالب، والتي تعتبر مثالية لإنشاء هياكل الزعانف المعقدة التي تزيد من مساحة السطح لتبديد الحرارة. كما أن قدرتها الطبيعية على تكوين طبقة أكسيد واقية تعزز متانتها دون الحاجة إلى طلاءات إضافية في العديد من البيئات. بالمقارنة مع النحاس، الذي يتمتع بموصلية حرارية أعلى، فإن الألومنيوم أقل كثافة بشكل ملحوظ، مما يجعله المادة المفضلة للتطبيقات التي يكون فيها الوزن مصدر قلق، كما هو الحال في خفيفة الوزن السكن بالوعة الحرارة للأجهزة المحمولة .

مقارنة مواد غلاف المشتت الحراري الشائعة

لفهم المقايضات، من الضروري مقارنة الخصائص الرئيسية للمواد الأكثر استخدامًا. يقدم الجدول التالي مقارنة واضحة بين الألومنيوم والنحاس والصلب، مع تسليط الضوء على سبب ظهور الألومنيوم في كثير من الأحيان باعتباره الخيار الأمثل لمجموعة واسعة من التطبيقات، لا سيما تلك التي تتطلب غلاف بالوعة الحرارة مقذوف مع الموصلية الحرارية العالية .

كما يوضح الجدول، في حين أن النحاس متفوق حراريًا، فإن كثافته العالية وتكلفته غالبًا ما تجعله غير عملي. يوفر الألومنيوم أفضل أداء شامل، ولهذا السبب يتم تحديده بشكل شائع لـ غلاف بالوعة الحرارة من الألومنيوم لأضواء LED ، حيث يؤثر التبريد الفعال بشكل مباشر على العمر الافتراضي وإخراج الضوء.

تقنيات تصنيع متقدمة للمساكن المتميزة

الطريقة المستخدمة لتصنيع مبيت المشتت الحراري لا تقل أهمية عن المادة نفسها. تحدد عملية التصنيع التعقيد الهندسي، ودقة الأبعاد، وفي النهاية الأداء الحراري والميكانيكي للمنتج النهائي. توفر التقنيات المختلفة درجات متفاوتة من الحرية في التصميم، مما يؤثر على جدوى أي تصميم تصميم مبيت المشتت الحراري المخصص للإلكترونيات .

البثق: عملية الانتقال إلى الكفاءة

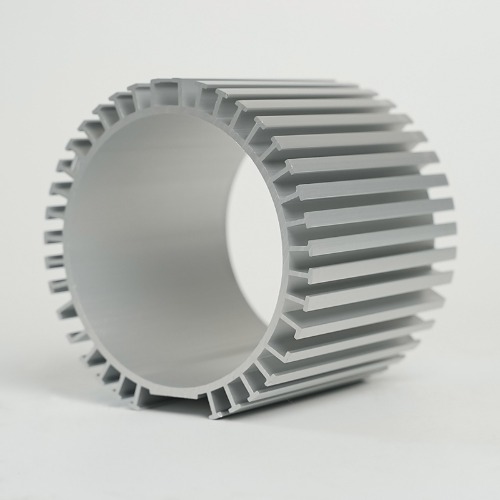

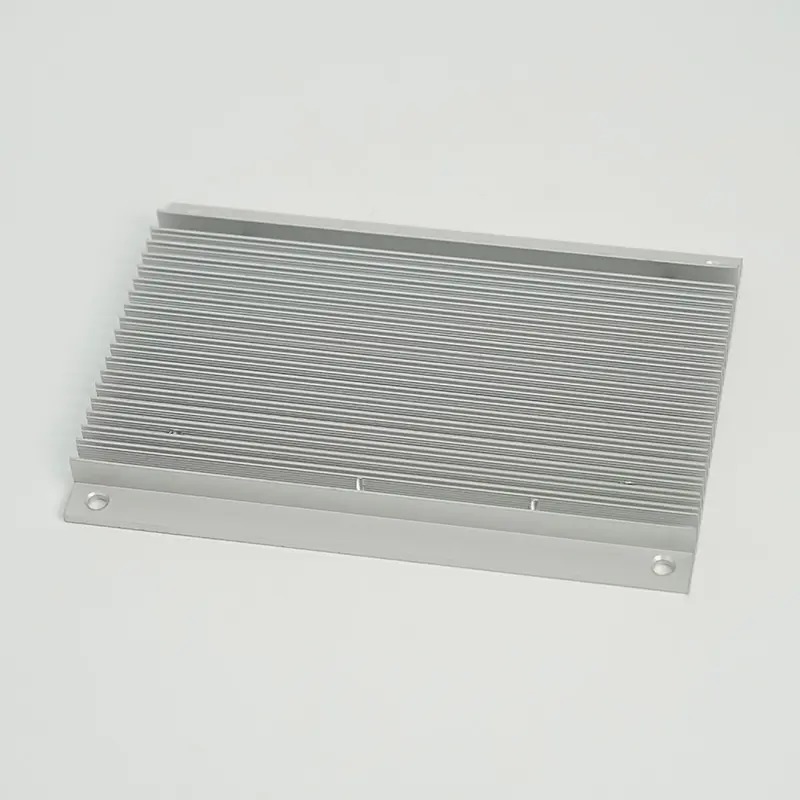

يعتبر البثق عملية تصنيع عالية الكفاءة وفعالة من حيث التكلفة لإنتاج مساكن المشتت الحراري ذات المقاطع العرضية المتسقة. في هذه العملية، يتم دفع كتلة الألومنيوم الساخنة عبر قالب تشكيلي لإنشاء مقاطع طويلة ومستمرة يتم بعد ذلك قطعها حسب الطول. الميزة الأساسية للبثق هي قدرته على إنشاء هياكل زعانف معقدة تزيد بشكل كبير من مساحة السطح لتبديد الحرارة. وهذا يجعلها مثالية لإنتاج غلاف بالوعة الحرارة مقذوف مع الموصلية الحرارية العالية بكميات كبيرة. تتيح هذه العملية تحكمًا ممتازًا في نسبة أبعاد الزعنفة، مما يتيح للمصممين تحسين التوازن بين مساحة السطح ومقاومة تدفق الهواء. ومع ذلك، يقتصر البثق على التشكيلات الخطية والموحدة ولا يمكن بسهولة إنشاء أشكال مغلقة بالكامل أو معقدة ثلاثية الأبعاد.

يموت الصب والتصنيع باستخدام الحاسب الآلي

بالنسبة للتطبيقات التي تتطلب أشكالًا هندسية أكثر تعقيدًا وثلاثية الأبعاد، فإن الصب بالقالب والتصنيع باستخدام الحاسب الآلي هي الطرق المفضلة.

• يموت الصب: تتضمن هذه العملية دفع المعدن المنصهر تحت ضغط عالٍ إلى قالب فولاذي. إنها ممتازة لإنتاج مبيتات قوية ذات شكل شبكي أو شبه شبكي ذات ميزات معقدة، مثل أذرع التثبيت والمناطق الغائرة ونقاط التثبيت المتكاملة. إنها مناسبة بشكل خاص للإنتاج بكميات كبيرة وغالبًا ما تستخدم لإنشاء قوة غلاف المشتت الحراري لتطبيقات الطاقة العالية حيث يجب أن يكون السكن أيضًا بمثابة مكون هيكلي.
• التصنيع باستخدام الحاسب الآلي: تعد عملية التحكم العددي بالكمبيوتر (CNC) عملية طرحية توفر أعلى مستوى من الدقة ومرونة التصميم. إنه مثالي للنماذج الأولية، أو الإنتاج منخفض الحجم، أو لإضافة ميزات دقيقة إلى غلاف مبثوق أو مصبوب. يمكن للتصنيع باستخدام الحاسب الآلي أن يحقق تفاوتات ضيقة للغاية وتشطيبات سطحية ممتازة، مما يمكن أن يعزز الاتصال الحراري بين الواجهات. في حين أنه يوفر حرية لا مثيل لها ل تصميم مبيت المشتت الحراري المخصص للإلكترونيات ، فهو عمومًا يستغرق وقتًا أطول وأكثر تكلفة من البثق أو الصب بكميات كبيرة.

مبادئ التصميم لتعظيم التبديد الحراري

إن إنشاء مبيت فعال للمشتت الحراري يتجاوز مجرد اختيار المادة وعملية التصنيع. فهو يتطلب نهجًا تصميميًا شاملاً يأخذ في الاعتبار كل جانب من جوانب كيفية توليد الحرارة ونقلها ورفضها في النهاية إلى البيئة. يعمل السكن المصمم جيدًا كمحرك حراري، وهناك عدة مبادئ أساسية تحكم كفاءته.

تحسين هندسة الزعانف ومساحة السطح

تعتبر زعانف مبيت المشتت الحراري سلاحها الأساسي ضد الحرارة. تصميمها عبارة عن توازن دقيق بين زيادة مساحة السطح وتقليل مقاومة تدفق الهواء. تشمل المعلمات الرئيسية ارتفاع الزعنفة وسمكها وتباعدها. تزيد الزعانف الأطول من مساحة السطح ولكنها يمكن أن تصبح ضعيفة من الناحية الهيكلية وقد تعيق تدفق الهواء إذا لم يتم وضعها بشكل صحيح. توفر الزعانف المتقاربة مساحة سطح أكبر ولكن من السهل أن تصبح مسدودة بالغبار أو تخلق ضغطًا خلفيًا مفرطًا على مروحة التبريد. غالبًا ما يستخدم المصممون محاكاة ديناميكيات الموائع الحسابية (CFD) لنمذجة تدفق الهواء ونقل الحرارة، وتحسين تصميم الزعانف لتطبيق معين، سواء كان مدمجًا خفيفة الوزن السكن بالوعة الحرارة للأجهزة المحمولة أو كبيرة غلاف المشتت الحراري لتطبيقات الطاقة العالية .

أهمية إدارة الواجهة الحرارية

أحد الجوانب الحاسمة، ولكن غالبًا ما يتم تجاهلها، في التصميم الحراري هو إدارة الواجهة بين مصدر الحرارة (على سبيل المثال، وحدة المعالجة المركزية أو وحدة LED) وقاعدة مبيت المشتت الحراري. حتى الاتصال غير الكامل مجهريًا يمكن أن يخلق حاجزًا حراريًا كبيرًا، مما يقلل بشكل كبير من أداء التبريد الإجمالي. وللتخفيف من ذلك، يتم استخدام عدة استراتيجيات:

• مواد الواجهة الحرارية (TIMs): وتستخدم هذه المواد، مثل الشحوم الحرارية والوسادات والمواد المتغيرة الطور، لملء فجوات الهواء بين السطحين، مما يضمن نقل الحرارة بكفاءة.
• التسطيح السطحي: يعد ضمان أن تكون قاعدة الهيكل مسطحة تمامًا أمرًا بالغ الأهمية. تعمل معالجة القاعدة للحصول على سطح ناعم على تقليل حجم الجيوب الهوائية.
• ضغط التركيب: إن تطبيق الضغط المتسق والكافي عبر الواجهة يضمن الاتصال الجيد. وبالتالي فإن تصميم آلية التثبيت يعد جزءًا لا يتجزأ من تصميم السكن.

اختيار مبيت المشتت الحراري المناسب لتطبيقك

من خلال فهم المواد والتصنيع والتصميم، فإن الخطوة الأخيرة هي اختيار مبيت المشتت الحراري المناسب لحالة استخدام محددة. يمكن أن تختلف المتطلبات بشكل كبير اعتمادًا على الصناعة والمتطلبات التشغيلية للجهاز.

حلول للإلكترونيات عالية الطاقة وعالية الكثافة

تولد التطبيقات مثل مزارع الخوادم، ومحولات الطاقة، وبطاقات الرسومات عالية الأداء كميات هائلة من الحرارة في مساحة محدودة. للحصول على موثوقة غلاف المشتت الحراري لتطبيقات الطاقة العالية ، يجب أن يعطي التصميم الأولوية لأقصى قدر من الأداء الحراري والاستقرار الهيكلي. يتضمن هذا غالبًا ما يلي:

• الاستفادة من سبائك الألومنيوم عالية الأداء أو حتى النوى النحاسية.
• استخدام التصنيع المتقدم مثل التزلج أو الحدادة لإنشاء زعانف رفيعة وكثيفة للغاية.
• دمج أنابيب الحرارة أو غرف البخار داخل الهيكل لتوزيع الحرارة بشكل متساوٍ عبر الزعانف.
• تصميم للحمل القسري مع مراوح ذات ضغط ثابت عالي.

في هذه السيناريوهات، يعد الغلاف مكونًا مهمًا لمنع الاختناق الحراري وضمان استقرار النظام في ظل أحمال الذروة.

تحقيق التوازن بين الأداء وقابلية النقل

يتحول تحدي التصميم إلى الأجهزة الإلكترونية الاستهلاكية مثل أجهزة الكمبيوتر المحمولة والأجهزة اللوحية والهواتف الذكية. وهنا، فإن الأمر الحتمي هو تطوير خفيفة الوزن heat sink housing for portable devices الذي يوفر تبريدًا مناسبًا دون إضافة حجم أو وزن كبير. وهذا يتطلب أساليب مبتكرة:

• استخدام سبائك الألومنيوم الرفيعة وخفيفة الوزن وتحسين وضع المواد من خلال تحسين الهيكل.
• تصميم الهيكل ليعمل أيضًا كهيكل هيكلي، ويخدم غرضًا مزدوجًا.
• تنفيذ ألواح الجرافيت أو غيرها من مواد التمديد الحراري المتطورة.
• الاستفادة من المواد متغيرة الطور التي تمتص الحرارة أثناء ذوبانها، مما يوفر عزلًا حراريًا مؤقتًا خلال فترات قصيرة من النشاط.

يعتمد نجاح الأجهزة المحمولة الحديثة بشكل كبير على استراتيجيات الإدارة الحرارية المتطورة المضمنة في تصميم السكن.

الاتجاهات المستقبلية في تكنولوجيا الإسكان بالوعة الحرارة

يتطور مجال الإدارة الحرارية باستمرار، مدفوعًا بالطلب المتواصل على الإلكترونيات الأكثر قوة وصغر الحجم. الاتجاهات المستقبلية في السكن بالوعة الحرارة تشير التكنولوجيا نحو تكامل أكبر، ومواد أكثر ذكاءً، وأنظمة تبريد نشطة. نحن نشهد ظهور أنظمة تبريد مدمجة ثنائية الطور، حيث تقوم القنوات الصغيرة داخل الهيكل نفسه بتدوير سائل التبريد. إن استخدام المواد المركبة، مثل مركبات مصفوفة الألومنيوم المعززة بألياف الكربون أو الجرافين، يَعِد بتوفير موصلية حرارية أعلى مع الحفاظ على وزن منخفض. علاوة على ذلك، سيؤدي دمج أجهزة الاستشعار وعناصر التحكم التكيفية إلى إنشاء مبيتات مشتت حراري "ذكية" يمكنها ضبط أداء التبريد ديناميكيًا بناءً على الأحمال الحرارية في الوقت الفعلي، مما يضمن الكفاءة والصوتيات المثلى. وهكذا يتحول غلاف المشتت الحراري المتواضع من مكون معدني سلبي إلى محرك حراري متطور ومتعدد الوظائف والذي سيكون حاسمًا لتشغيل الجيل القادم من الابتكار التكنولوجي.
