الدليل الشامل للسكن الحركي المقذوف

فهم الإسكان الحركي المقذوف

في عالم المتطلبات المتعلقة بالمواد واللوجستيات ، يقف الرافعة الشوكية كفرس عمل لا غنى عنه. في قلب نظام محرك الأقراص الكهربائي يكمن مكونًا مهمًا: السكن المحرك. على وجه التحديد ، و شوكية بثراء المساكن المحرك أصبح خيارًا مفضلاً للمصنعين الذين يبحثون عن المتانة والكفاءة والأداء الحراري. على عكس العلب التي تم إجراؤها من خلال عمليات أخرى مثل الصب أو التصنيع ، يتضمن البثق إجبار الألومنيوم أو سبيكة أخرى من خلال الموت لإنشاء ملف تعريف مستمر مع مقطع عرضي ثابت. تمنح هذه الطريقة خصائص فريدة مناسبة بشكل استثنائي لبيئات التشغيل القاسية التي تواجهها بشكل متكرر. يتحول هذا الدليل إلى تعقيدات هذا المكون الحيوي ، واستكشاف فوائده ، وتصنيع الفروق الدقيقة ، ومعايير الاختيار الرئيسية.

المزايا الرئيسية للألومنيوم المقذوف لأسلاك السيارات

يعد اختيار المواد والتصنيع لسكن محرك أمرًا بالغ الأهمية ، مما يؤثر بشكل مباشر على أداء وعمر محرك الرافعة الشوكية. يوفر الألمنيوم المقذوف مجموعة مقنعة من المزايا التي تجعلها متفوقة على البدائل لهذا التطبيق المحدد.

الإدارة الحرارية المتفوقة

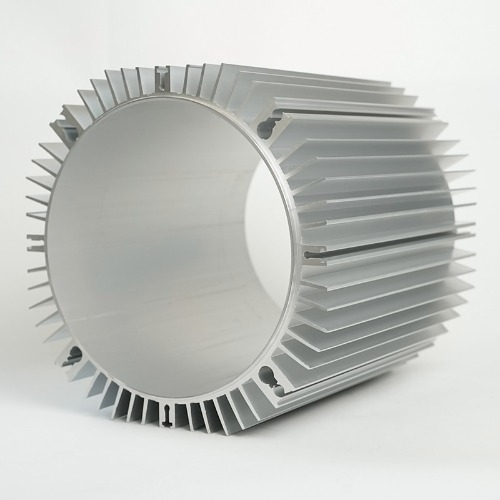

واحدة من أهم التحديات في تصميم المحرك الكهربائي هو تبديد الحرارة. يمكن أن تؤدي الحرارة المفرطة إلى تحطيم العزل ، وتقليل الخواص المغناطيسية ، وتؤدي في النهاية إلى فشل المحرك. ال تبديد حرارة حركية الألومنيوم تبديد حرارة يمكن القول أن القدرة على الأصول أعظم. تسمح عملية البثق بدمج زعانف التبريد المعقدة في التصميم في خطوة واحدة غير سلسة. تزيد هذه الزعانف بشكل كبير من مساحة سطح السكن ، مما يسهل نقل الحرارة الأكثر كفاءة من الثابت الداخلي واللفات إلى الهواء المحيط. مقارنةً بسكن الحديد الزهر ، الذي يعمل أشبه بالوعة الحرارية ، يعزز مساكن الألومنيوم المقذوف بشكل نشط التبريد ، مما يسمح بتصميم أكثر إحكاما على المحرك أو كثافة طاقة أعلى دون خطر ارتفاع درجة الحرارة.

نسبة القوة إلى الوزن الرائعة

توفر سبائك الألومنيوم المستخدمة في البثق ، مثل 6061 و 6063 ، قوة هيكلية استثنائية مع بقاء خفيفة الوزن بشكل ملحوظ. تعتبر نسبة القوة إلى الوزن العالية هذه أمرًا بالغ الأهمية بالنسبة إلى شوكة الشوكة الكهربائية ، حيث يترجم تقليل وزن السيارة بشكل مباشر إلى زيادة كفاءة الطاقة وعمر البطارية الأطول لكل شحنة. يساهم السكن المحرك الأخف في انخفاض مركز الثقل ، مما يعزز الاستقرار وقابلية المناورة من الرافعة الشوكية. عند التباين في الوزن ، يمكن أن يصل مساكن الألومنيوم المقذوف إلى 60 ٪ من الإسكان المكافئ المصنوع من الحديد الزهر ، وهو عامل حاسم في تصميم المركبات الكهربائية حيث كل كيلوغرام يهم النطاق التشغيلي والأداء.

مرونة التصميم والاتساق

توفر عملية البثق مرونة في التصميم لا مثيل لها. يمكن للمهندسين إنشاء ملامح مستعرضة معقدة من الصعب أو المستحيل تحقيقها اقتصاديًا مع طرق التصنيع الأخرى. لا يشمل ذلك فقط زعانف التبريد الخارجية ولكن أيضًا القنوات الداخلية لميزات تدفق الهواء أو التثبيت المحسّن. علاوة على ذلك ، ينتج البثق أجزاء ذات اتساق أبعاد ممتازة وتشطيبات سطح أملس على طول طول الملف الشخصي بالكامل. يضمن هذا الاتساق ملاءمة دقيقة مع المكونات الأخرى ، وتبسيط التجميع ، ويقلل من الحاجة إلى عمليات التصنيع الثانوية ، وبالتالي خفض تكاليف الإنتاج وتحسين مراقبة الجودة الشاملة.

اختيار السكن المحرك المناسب لرفاق الشوكة

إن اختيار السكن المحرك المناسب ليس قرارًا يناسب الجميع. يتطلب تقييمًا دقيقًا لعدة عوامل لضمان الأداء الأمثل وطول العمر وفعالية التكلفة لتطبيقك المحدد. السعي ل أفضل مادة للسكن المحرك رافعة الشوكة غالبًا ما يؤدي إلى الألومنيوم المقذوف ، ولكن فهم سبب كونه مفتاحًا.

معايير الاختيار الحرجة

عند تحديد مسكن محرك ، فكر في المعلمات التالية:

• دورة عمل التطبيق: كيف سيتم استخدام الرافعة الشوكية بشكل مكثف؟ تولد الدورات ذات الخدمة العالية في مراكز التوزيع المزيد من الحرارة وتطلب التبريد الفائق للبثق.
• بيئة التشغيل: هل سيتم استخدام الرافعة الشوكية في الداخل أو في الهواء الطلق أو في بيئات تآكل مثل مرافق التخزين البارد؟ يشكل الألمنيوم طبقة أكسيد واقية بشكل طبيعي ، مما يوفر مقاومة جيدة للتآكل.
• قيود الوزن: هل الرافعة الشوكية مصممة لتحقيق أقصى قدر من كفاءة الطاقة؟ تؤثر توفير الوزن للألمنيوم بشكل مباشر على أداء البطارية.
• المتطلبات الحرارية: ما هو الحد الأقصى لدرجة حرارة التشغيل للمحرك؟ يجب أن يتبدد التصميم بشكل فعال الحرارة الناتجة عند الحمل الذروة.
• اعتبارات الميزانية: على الرغم من أن تكلفة الأدوات الأولية لتموت البثق يمكن أن تكون مرتفعة ، إلا أن التكلفة لكل وحدة للإنتاج ذات الحجم الكبير تنافسية للغاية ، خاصة عند النظر في انخفاض المعالجة الثانوية.

مقارنة المواد: الألومنيوم المقذوف مقابل البدائل

لاتخاذ قرار مستنير ، من الضروري مقارنة الألمنيوم المقذوف ضد مواد الإسكان المشتركة الأخرى. يوضح الجدول التالي الاختلافات الرئيسية ، مع تسليط الضوء على سبب غالبًا ما يكون البثق هو الخيار المفضل للاشتراكات الكهربائية الحديثة.

يوفر الجدول أدناه تحليلًا مقارنًا لمواد الإسكان الحركية المختلفة:

كما يوضح الجدول ، يوفر الألومنيوم المقذوف توازنًا مثاليًا مع انخفاض الوزن ، والتوصيل الحراري العالي ، وقوة ممتازة. في حين أن الحديد الزهر يوفر قوة أكبر ، فإن وزنه وسوء الأداء الحراري يمثلون عيوبًا كبيرة للاشتراكات الشوكية الكهربائية. الصلب ملفقة متعدد الاستخدامات ولكن في كثير من الأحيان أكثر تكلفة بسبب تكاليف العمالة. يعتبر الألمنيوم المصبوب بديلاً جيدًا ولكن لا يمكنه عادة تحقيق نفس المستوى من تعقيد الإدارة الحرارية باعتباره بثقًا.

صيانة ومتانة أدوات السيارات المبثوقة

يعتمد طول طول نظام محرك الرافعة الشوكية اعتمادًا كبيرًا على مرونة مكوناته. هناك استعلام مشترك بين محترفي الصيانة فيما يتعلق متانة السكن الحركي المقذوف في الشوكة . لحسن الحظ ، تشتهر بعلب الألمنيوم المقذوف بطبيعتها القوية.

ميزات المتانة المتأصلة

تكون علب الألمنيوم المقذوف متينة بطبيعتها بسبب خصائص المادة وعملية التصنيع. يتم اختيار سبائك الألومنيوم المستخدمة لقوتها الميكانيكية ، ومقاومة التأثير ، والقدرة على تحمل الاهتزازات المتأصلة في عملية الرافعة الشوكية. إن بنية العصر الحجري لملف تعريف مقذوف ، مع عدم وجود لحام أو مفاصل في اتجاهه الطولي ، يلغي النقاط المحتملة للفشل التي يمكن أن تتطور في التصميمات ملفقة. يوفر هذا البناء المكون من قطعة واحدة سلامة هيكلية متفوقة ، مما يضمن أن يضمن الإسكان حماية المكونات الداخلية الدقيقة-الحافز ، الدوار ، والمحامل-من الأضرار المادية والملوثات البيئية على مدار سنوات من الاستخدام الشاق.

الصيانة ومقاومة التآكل

الحفاظ على السكن المحرك المبثوق واضح بشكل ملحوظ. إن الانتهاء من السطح الأملس ، النتيجة الطبيعية لعملية البثق ، يجعل من الصعب على الأوساخ والأوساخ الالتزام ، مما يسمح بسهولة التنظيف. تعني مقاومة التآكل المتأصلة للألمنيوم أنها لن تصدأ ، حتى في البيئات الرطبة. ومع ذلك ، في البيئات العدوانية بشكل خاص ، مثل تلك التي تتضمن التعرض الكيميائي أو المياه المالحة ، يمكن تطبيق علاجات سطحية إضافية مثل طلاء المسحوق أو الأنود على السكن لتوفير طبقة إضافية من الحماية. هذا يعزز تآكل شوكية مقاوم للتآكل الخصائص ، وضمان الموثوقية على المدى الطويل ومظهر بدائي مع الحد الأدنى من جهود الصيانة.

أوضحت عملية تصنيع البثق

إن فهم كيفية صنع هذه العلب يوفر نظرة أعمق على جودتها وأدائها. عملية إنشاء أ مساكن محرك مقذوف مخصصة للاشتراكات الكهربائية هو عمل هندسي دقيق ورائع.

من البليت إلى الملف الشخصي: نظرة عامة خطوة بخطوة

تبدأ الرحلة ببليه أسطواني من سبيكة الألومنيوم ، والتي يتم تسخينها إلى درجة حرارة محددة حيث تصبح ناعمة ولكنها غير مصلية. ثم يتم تحميل هذه البليت الساخن في حاوية داخل مكبس هيدروليكي كبير. يطبق الكبش ضغطًا هائلاً ، مما يجبر الألمنيوم المخفف من خلال يموت من الصلب المصمم خصيصًا. يحدد شكل فتحة الموت المظهر المقطعية للبثق. مع ظهور الألومنيوم من الموت ، يتم سحبه على طاولة الجريان والتبريد ، وغالبًا ما يستخدم الهواء أو الماء الذي يرد على خصائص المواد المطلوبة. ثم يتم تمديد الملف الشخصي الطويل والمستمر لتصويبه وتخفيف الضغوط الداخلية قبل قطع الأطوال المطلوبة. بعد ذلك ، تخضع هذه الفراغات السكنية الفردية للآلات الدقيقة لإنشاء ميزات محددة مثل محمل المقاعد ، وثقوب التثبيت ، ومنافذ الموصل ، مما يؤدي إلى منتج نهائي جاهز للتجميع.

لماذا تخصيص مهم

تكمن القوة الحقيقية في البثق في قدرتها على التخصيص. لا يقتصر المصنعون على الأشكال القياسية. من خلال تصميم تموت مخصص ، يمكنهم إنشاء مسكن مصمم خصيصًا تمامًا لتطبيقه. وهذا يشمل:

• تحسين رقم وشكل وحجم زعانف التبريد لتحقيق أقصى تبديد للحرارة بناءً على بيانات المحاكاة الحرارية.
• دمج أقواس التثبيت أو قنوات الكابل مباشرة في ملف التعريف ، مما يلغي أجزاء إضافية.
• إنشاء متاهة أو قنوات داخلية لتوجيه تدفق الهواء في نمط محدد عبر المحرك.

تتيح هذه القدرة على تصميم حل شامل ، بدلاً من تكييف السكن القياسي ، تحسينات كبيرة في الأداء ويمكن أن تؤدي إلى مجموعة محرك نهائية أكثر إحكاما وتكاملًا.

الاتجاهات المستقبلية في تصميم السكن الحركي

يستمر تطور تكنولوجيا الرافعة الشوكية ، وخاصة مع التبني السريع للطاقة الكهربائية ، في زيادة الابتكار في تصميم المكونات. يتوسع دور الإسكان المحرك إلى ما وراء قذيفة واقية بسيطة.

التكامل والوزن الخفيف

الاتجاه نحو مزيد من التكامل والوزن الخفيف يتسارع. قد يتم تصميم أدوات السيارات المقدمة في المستقبل لدمج وظائف من المكونات المجاورة الأخرى ، والتي تعمل كعنصر هيكلي لوحدة القيادة نفسها. سيستمر استخدام سبائك الألمنيوم ذات القوة العالية وتقنيات البثق المتقدمة في دفع حدود الحد من الوزن دون المساس بالقوة أو المتانة. علاوة على ذلك ، فإن التركيز على الإسكان بثراء فعال من حيث التكلفة الحلول سوف تكثف ، مدفوعة بالحاجة إلى جعل شوكية كهربائية أكثر سهولة. سيساعد التقدم في تصميم Die Design و Automation على تقليل الاستثمار الأولي وتكاليف الوحدة هذه المكونات المخصصة ، مما يؤدي إلى ترسيخ وضع البثق كطريقة تصنيع في حدود السيارات عالية الأداء في صناعة معالجة المواد لسنوات قادمة. .
